86型墙面发送器
100m墙面安装型接入接口发送器,HDMI与Type-C(内嵌数字音频)二选一,HDMI优先,POL供电。
产品特性

磁吸附以及镀金弹簧顶针配合工艺,实现表面无螺丝,视觉效果更美观。

采用铝镁合金材料,CNC及激光雕刻工艺。

支持1路TypeC输入,1路HDMI输入,1路HDBaseT输出。

最高支持3840*2160P30 RGB444或3840*2160P60 YPbPr 420信号。

通过单根 CAT 电缆传输 HDMI 或TypeC音视频信号至 100 m接收端。

支持内嵌同步数字音频

双向RS232通道

常温自散热技术

掉电现场保护 PoL供电

HDMI支持HDCP解码


技术参数

视频参数:

输入视频接口:Type-C 、HDMI type A

支持分辨率:3840*2160P30 RGB444或  3840*2160P60 YPbPr 420

DDC:内置DDC管理器

HDCP:支持HDCP1.1

输出接口:RJ45

输出幅度:1000mV

输出阻抗:100Ω

链路最高速率:20Gbps

支持传输线缆长度:100m

音频输入

信号类型:内嵌数字音频

双向RS232通道:最高速率115200bps

工作环境温度: 10°C ~ +40°C

相对湿度:20% ~ 75%

 86型接口器,可以像安装家⽤电源⾯板⼀样,安装在预埋盒深度不⼩于 45mm的任何标准86预埋盒内。可以以墙插⽅式安装,也可以以地插⽅式安装, 只要具备⼀个深度不⼩于45mm的标准86盒空间,即可装下该模块。 该模块通过背后的⽹线出线位置的巧妙设计,能确保在预埋盒内顺利出线;模块采用POL与本地两种可选供电⽅式(本地供电时,需另外预留电源空间),⽅便工程现场应⽤。

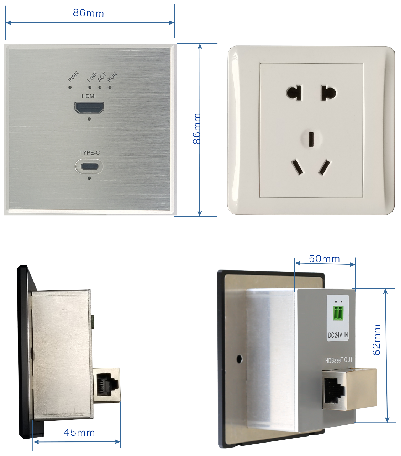

产品规格

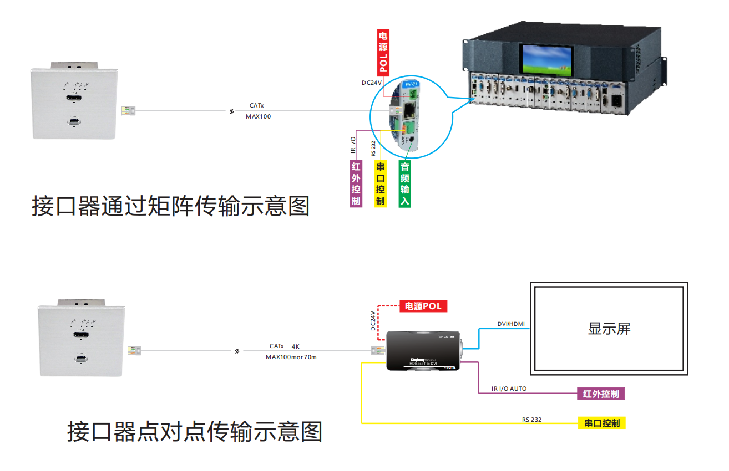

连接示意图:
